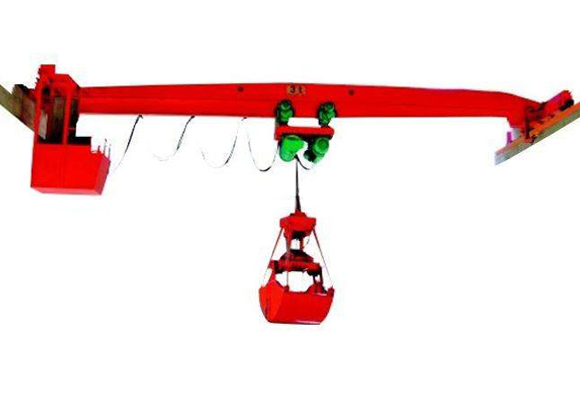

Single Girder anlè teknik ak pwan
Deskripsyon
LDZ elektrik giran sekrè sekrè teknik se yon kalite komen giran sèl teknik ak trelè ak elektrik charyo Trolley, kapasite a rated se 2 ~ 20t, span 4.5m ~ 28.5m, ak tanperati k ap travay se -20 ℃ ~ + 40 ℃, pa pèmèt yo itilize nan anviwònman an ak inflammabl5. eksploziv5. korozif mwayen. Sa a teknik apwopriye pou faktori, depo ak depo plant pou manyen materyèl esansyèl.
Sa a teknik machanik pati se yon sèl gwo bout bwa, te fè pa gwo bout bwa asye bon jan kalite ak yon sèl-fwa ki gen fòm U fòm; materyèl plak asye se Q235 oswa Q3452. fen cha se tib rektangilè oswa soude pa segondè plak asye kalifye; travès yo ki konekte pa 10.9 klas boulon, teknik sistèm vwayaje se avèk twa-an-yon sèl kondwi oswa tradisyonèl motè ak redwiur kondwi.
Karakteristik yo
1. Rezonabl structur5. gwo kapasite pote;
2. Bonjan ragi4.
3. Ta ka komen vitès oswa divès kalite kontwòl vitès frekans
4. Mou kòmanse ak kanpe, kouri kouri.
5. Low nois5. pri antretyen pri;
Espesifikasyon
Kapasite | T | 1,2,3,5,10,16,20 | |||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Leve wotè | m | 6, 9, 12,18, 24, 30 | |||||||
Leve vitès | M / min | 0.35 / 3.5,0.7 / 7,0.8 / 8 | |||||||
Anvwaye vitès vwayaje | M / min | 20 | |||||||
Crane vwayaje vitès | M / min | 20,30 | |||||||
Max. Chaj rou | KN | 8.7 | 9.9 | 11 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
Rail rekòmande | Modèl | 24kg / m | |||||||
Total motè pouvwa | kw | 1.7 | |||||||
Main dimansyon (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Rail tèt nan tèt teknik | H | 490 | 530 | 580 | 660 | 745 | |||
Rail tèt nan sant zen | H4 | 910 | 955 | 970 | 990 | 1010 | |||
Distans baz teknik | W | 1500 | 2000 | 2000 | 2500 | 2500 | 3000 | 3500 | 4000 |
Crane lajè | B | 2000 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
Hook kite limitasyon | S1 | 796 | |||||||
Hook dwa limitasyon | S2 | 1274 | |||||||
